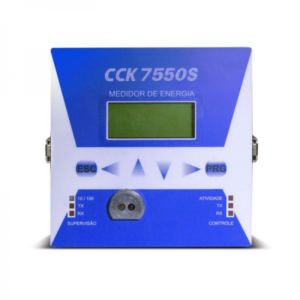

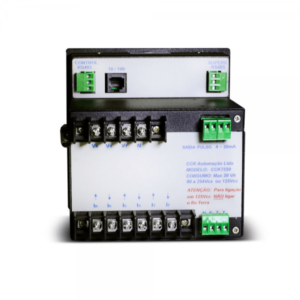

Multimedidor com Protocolo IEC61850 – CCK7550IEC

Medidor de energia multifunção com memória de massa, classe 0,2% de precisão para montagens em painel (padrão DIN 144mm x 144 mm), porta de comunicação ETHERNET 100MB ? protocolo IEC61850 , saída de pulsos e 4 a 20 mA proporcional a potência.

Sobre o Produto:

Ficha Técnica

Informações Técnicas

Dimensão

Ficha Técnica

MEMÓRIA DE EVENTOS
Variações de frequência;
Espectro das harmônicas até a 49ª ordem;MEMÓRIA RMS
Registro de até 60 variações rápidas de tensão

MEMÓRIA DE MASSA
Registro de todas as tensões medidas (inclusive as THD de tensão) em médias integradas de 5 minutos;

MEMÓRIA DE OSCILOGRAFIA
Registro de 30 oscilografias com 16 ciclos de duração.
Afundamentos de tensão (SAG) e sobretensões (SWELL) a partir de ½ cliclo de duração;
Variações rápidas de tensão (TRANSITÓRIOS);

COMPATIBILIDADE COM NORMAS PARA QUALIDADE DE ENERGIA
Resolução ANEEL 024/2000 (continuidade no fornecimento de energia);
Resolução ANEEL 505/2003 (conformidade no nível de tensão);
Norma IEEE 1159.

Medidor de energia multifunção com memória de massa, classe 0,2% de precisão para montagens em painel (padrão DIN 144mm x 144 mm), porta de comunicação ETHERNET 100MB ? protocolo IEC61850 , saída de pulsos e 4 a 20 mA proporcional a potência.

Faz a medição das grandezas W, Wh (+ e -), Var, Varh (quatro quadrantes), VA, Fator de potência,VR, VS, VT (L-L e L-N), AR, AS, AT, Fator de potência, Freqüência, THDVR, THDVS, THDVT, THDAR, THDAS, THDAT, sendo as THD´s até a 49a ordem, espectro de harmônica das tensões e correntes por fase até a 49a ordem, ângulos V-A, V-V, A- A .

Tabela de Medição
Grandeza	FASE1	FASE2	FASE3	3Ø
Volt	X*	X*	X*	X
Ampére	X*	X*	X*	X
VA	X	X	X	X
Watt Total, Ponta e F.Ponta	X	X	X	X*
Watt hora Total (importado e exportado), Ponta e F.Ponta	X	X	X	X*
VAr Total, Indutivo e Capacitivo	X	X	X	X*
VAr Reverso Total, Indutivo e Capacitivo				X*
VAr requerida para correção do F.Pot				X
VAr hora	X	X	X	X
Fator de Potência	X	X	X	X
Demanda	X	X	X	X
THD – Ampére	X*	X*	X*
THD – Volt	X*	X*	X*
Frequência				X
Espectro de Harmonicas de Tensão até 49ª Ordem	X	X	X
Espectro de Harmônicas de Corrente até 49ª Ordem	X	X	X
*Registrado na memória de massa (médias de 5min). Não disponível no protocolo IEC61850

Informações Técnicas

Dimensão
