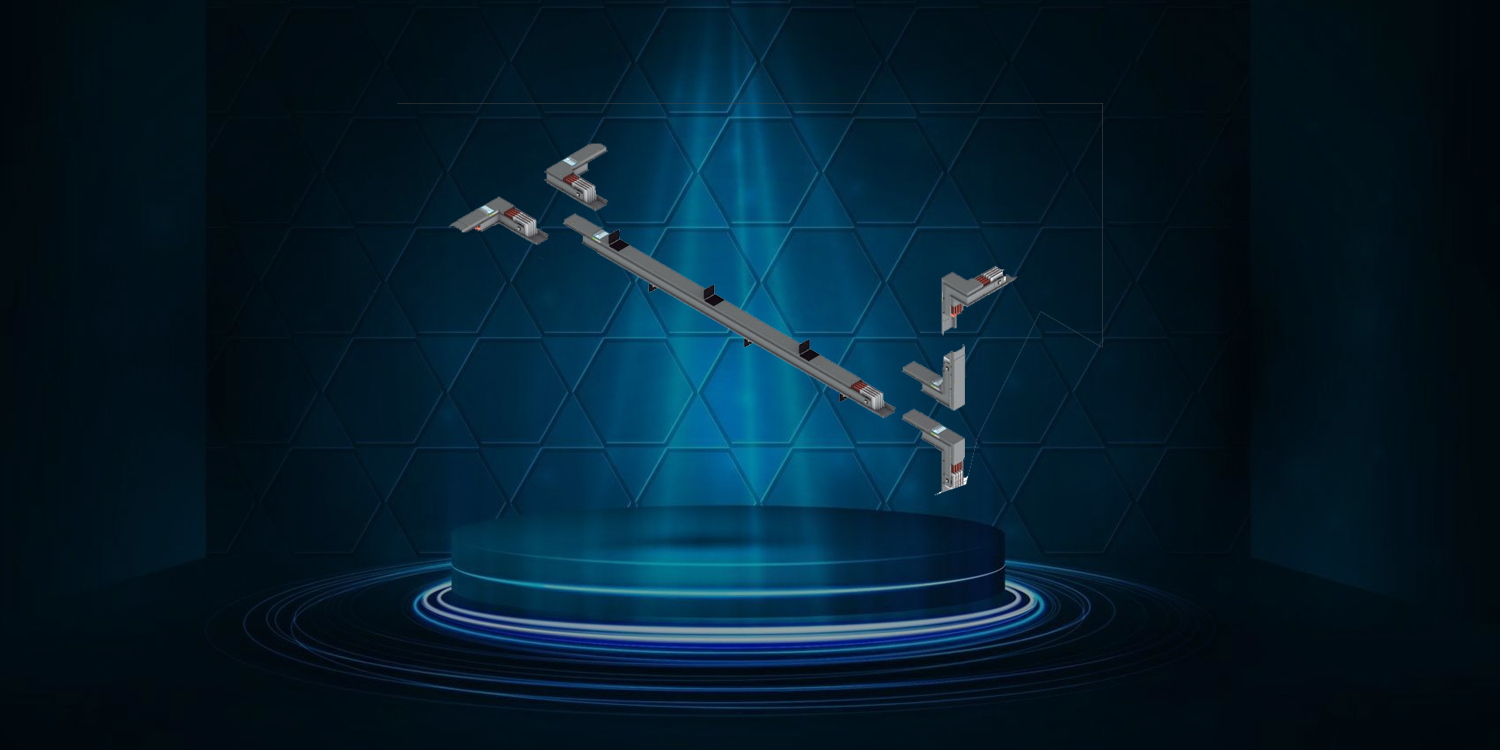

MB Barramento Blindado de Baixa Tensão

O sistema de linhas elétricas pré-fabricadas MB foi desenhado para redes de energia elétrica de média potência e é especialmente recomendado para distribuição de energia em indústrias, centros comerciais, shoppings, edifícios comer- ciais e residenciais, hotéis, hospitais, etc.

O sistema de linhas elétricas pré-fabricadas MB é oferecido em correntes nominais de 160A a 800A com condutores de alumínio ou cobre em baixa tensão (até 1kv). Possui derivações do tipo “plug-in” até 800A que permitem a inclusão de diversos sistemas de proteção, como disjuntores, seccionadores ou fusíveis. O grau de proteção do invólucro do barramento blindado MB é IP54.

O sistema pode ter diversas configurações como trifásico, trifásico com neutro a 100% da fase ou neutro a 200% da fase. O condutor de proteção (terra) é realizado pelo próprio invólucro do barramento blindado, conforme certificação de eficácia de circuitos de proteção, atendendo a NBR IEC 60.439-2. O elemento é constituído de 3 barras quando o barramento não tem neutro, com 4 barras quando o barramento tem neutro e 5 barras quando o barramento tem o neutro a 200% da fase, de sessão igual à seção do condutor fase.

Os condutores de alumínio são inteiramente estanhados, enquanto os de cobre não recebem nenhum tipo de reves- timento na versão padrão.

O sistema de linhas elétricas pré-fabricadas MB é constituído de um invólucro fechado, através de dois perfis tipo ômega de chapa de aço, galvanizada a quente, utilizado como condutor de proteção. Possuem aberturas para deri- vação a cada 0,5 metros, alternadamente, sendo protegidas por janelas “basculantes” que impedem a conexão de cofres de derivação à linha com faseamento invertido. Além disso, as janelas de derivação impedem o contato aciden- tal com as barras condutoras mesmo quando estão abertas.

Os isoladores do sistema de linhas elétricas pré-fabricadas MB são prensados à base de poliéster, reforçados com fibra de vidro e apresentam excelentes propriedades dielétricas com alta resistência mecânica aos esforços de curto circuito, além de serem não higroscópicos.

Obs.: Pintura Externa – O barramento blindado MB poderá ser pintado de acordo com as especificações técnicas ela- boradas pelo cliente.
